MTC цувралын хуйлралттай шламын насос (Үйлдвэрлэлийн стандартын дагуу хийгдсэн, Warman® TC цувралын хуйлралттай шламын насостой 100% тохирно) нь том овортой, эмзэг эсвэл бутлагдах аюултай хатуу биет агуулсан хүнд нөхцөлийн шламыг тасралтгүй зөөвөрлөхөд тусгайлан зориулагдсан. Хэвтээ ба босоо гэсэн хоёр төрлийн сонголттой.

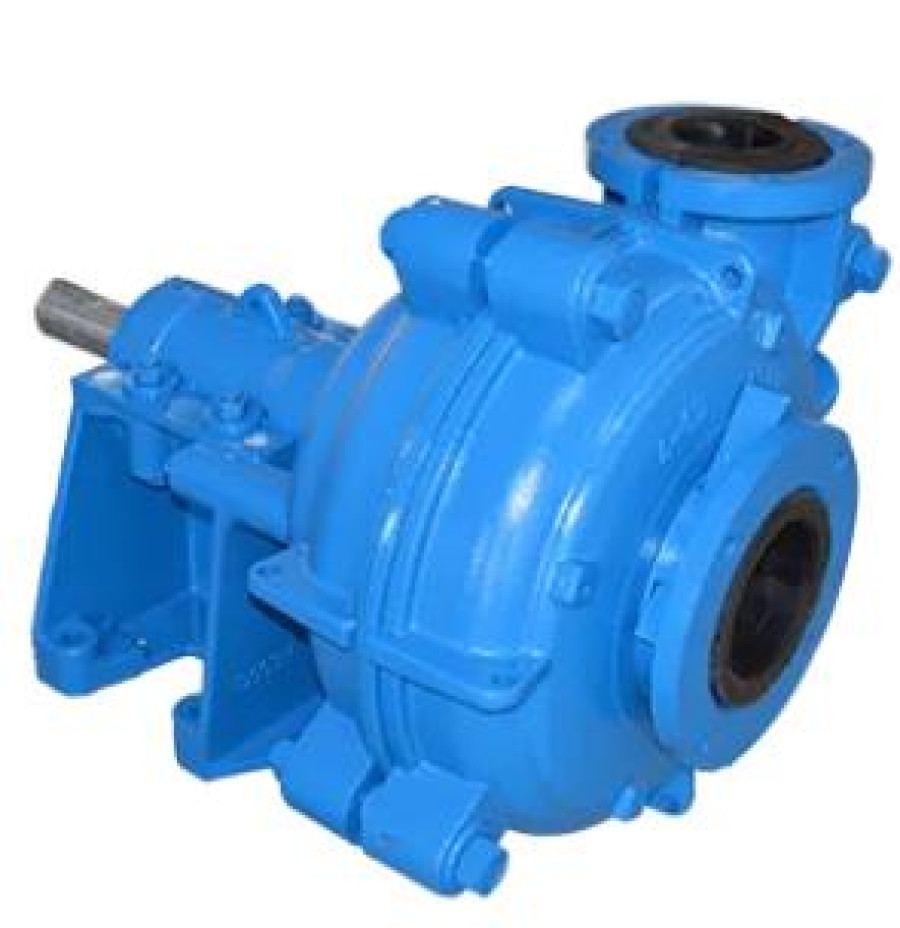

Horizontal Slurry Pump
- Брэнд : AMOSTECH
- Ангилал : Насос
Насосны хийцийн онцлог
Бүрэн харилцан солигдох импеллерүүд (сэнс):
Өндөр үр ашигтай хромын хайлш болон байгалийн резинэн импеллерүүд нь төрөл бүрийн хэрэглээнд зориулан хоорондоо бүрэн солигдох боломжтой.
Солих боломжтой доторлогоо (лайнер):
Өндөр хромын хайлш болон байгалийн резинэн лайнеруудыг хялбархан сольж болно. Эдгээр лайнерууд нь насосны их биед боолтоор бэхлэгддэг тул найдвартай тогтоцтой бөгөөд засвар үйлчилгээ хийхэд хялбар байдаг.
Урт хугацааны холхивчны ашиглалт:
Том диаметртэй гол болон богино консоль бүтэц нь голын хазайлтыг бууруулдаг. Ингэснээр холхивчны ашиглалтын хугацаа уртасч, мөн зөвхөн дөрвөн боолтоор их биеийг хүрээнд бат бөх тогтоон барьдаг.
Бат бөх насосны их бие:
Насосны их бие нь өндөр бат бэхтэй ширэм (ductile iron) болон цутгамал ширмээр үйлдвэрлэгдсэн бөгөөд нэмэлт аюулгүй байдал, өндөр даралтын нөхцөлд ажиллах боломжийг хангадаг.
Хүчирхэг хүрээ (рам):
Нэг хэсгээс бүрдсэн бат бөх хүрээ нь голын угсралт болон холхивчийг найдвартай барьж тогтоодог. Импеллерийн тохируулгыг хялбар хийх зориулалттай гадна тохируулгын механизм нь холхивчны сууцны доор байрладаг.
Битүүмжлэлийн сонголтууд:
Amostech компанийн хэвтээ slurry насосууд нь битүүмжлэлийн өргөн сонголттой бөгөөд үүнд:
Чигжээсэн битүүмжлэл (Packing Seal)
Механик битүүмжлэл (Mechanical Seal)
Экспеллер битүүмжлэл (Expeller Seal)
зэрэг төрлүүд багтдаг.
Үнийн санал
Техникийн үзүүлэлтүүд
- Гаралтын амны хэмжээ (Discharge Size): 25 мм (1") – 500 мм (20")
- Бүтээмж (Capacity): 2 – 9,108 м³/цаг
- Напор / Шахалтын өндөр (Delivery Head): 110 м (361 фут) хүртэл
- Хатуу биет дамжуулах хэмжээ (Handling Solids): 0 – 130 мм
- Хөдөлгүүрийн чадал (Power): 2.2 – 480 кВт
- Эргэлтийн хурд (Speed): 300 – 3,800 эрг/мин (rpm)
Давуу талууд
- Хүнд нөхцөлд ажиллах зориулалттай, өндөр даацын насос
- Бүх төрлийн лаг, зутан шахахад тохиромжтой
- Жингийн агууламжаар 70% хүртэлх хатуу биетийн агууламжтай зутанг дамжуулах чадвартай
Боломжит материалын сонголтууд
- A05 өндөр хромтой цутгамал хайлш – (27% хромын агууламжтай, pH 5–12 орчинд тохиромжтой)
- A49 өндөр хромтой цутгамал хайлш – (30% хромын агууламжтай, pH 4–12 орчинд тохиромжтой)
- R55 байгалийн резин – (pH 1–14 орчинд тохиромжтой)
- S42 неопрен – (pH 1–14 орчинд тохиромжтой, тосонд тэсвэртэй)
- S31 гипалон – (pH 1–14 орчинд тохиромжтой, химийн бодист өндөр тэсвэртэй)
- U01 полиуретан – (pH 1–14 орчинд тохиромжтой, өргөн хэрэглээний материал)
- SiC керамик (Silicon Carbide Ceramic) – элэгдэл болон зэврэлтэд өндөр тэсвэртэй керамик материал
pH үзүүлэлт нь тухайн материалын ажиллах боломжтой хүчиллэг болон шүлтлэг орчны хүрээг илэрхийлнэ.
Хэрэглээ
- SAG тээрмийн гаралтын зутан
- Саваат тээрмийн (Rod Mill) гаралтын зутан
- Бөмбөлөгт тээрмийн (Ball Mill) гаралтын зутан
- Нойтон бутлуурын процесс
- Нүүрс баяжуулах үйлдвэр
- Ашигт малтмалын боловсруулалт, баяжуулалт
- Химийн үйлдвэрийн зутан дамжуулах үйлчилгээ
- Химийн үйлдвэрлэлийн зутан тээвэрлэлт
- Хүнсний үйлдвэрлэл
- Гидроциклон болон циклоны тэжээл
- Хоёрдогч шатны нунтаглах процесс
- Цаас, целлюлозын үйлдвэрлэл
- Анхан шатны нарийн нунтаглалтын процесс
- Хаягдал зутан (Tailings) дамжуулалт
- Үнс зайлуулах болон үнс тээвэрлэх систем
- Бутлалт, задралын (Cracking) процессууд
Харьцуулалтын хүснэгт
MPA, MPL зутангийн насосны бүтэц
- MPA болон MPL загварууд нь резинэн доторлогоотой (rubber liner) болон металл доторлогоотой (metal liner) гэсэн хоёр сонголттой.
- Стандарт чигжээсэн битүүмжлэл (Gland Packing Seal) болон экспеллер битүүмжлэл (Expeller Seal)-ээс гадна, ялангуяа химийн үйлдвэрийн хэрэглээнд зориулан механик битүүмжлэл (Mechanical Seal) бүхий хувилбарыг мөн нийлүүлэх боломжтой.
MPA Цувралын Хэт Хүнд Даацын Зутангийн Насос
MPA цувралын металл болон резинэн доторлогоотой зутангийн насосууд нь хамгийн хүнд, шаардлага өндөртэй шахалтын нөхцөлд ажиллахаар тусгайлан зохион бүтээгдсэн.
Элэгдэл ихтэй хэсгүүдэд нэмэлт хамгаалалт хийсэн бүтэц болон оновчтой импеллерийн хийц нь насосны найдвартай ажиллагаа, өндөр бүтээмж, урт ашиглалтын хугацааг хангадаг.
Резинэн доторлогоотой загварууд нь химийн бодис агуулсан шингэн, зутанг дамжуулахад тохиромжтой бөгөөд хэрэглээний онцлогоос хамааран төрөл бүрийн резинэн материалын сонголтыг санал болгодог. Ингэснээр ажлын орчин, химийн найрлагад хамгийн тохирох шийдлийг сонгох боломжтой.
MPA Цувралын Зутангийн Насосны Гүйцэтгэл ба Техникийн Үзүүлэлтүүд
| MODEL | MAX POWER (KW) | MATERIAL | CAPACITY | HEAD H(m) | SPEED n(r/m) | ||
|---|---|---|---|---|---|---|---|
| LINER | IMPELL | m3/h | l/s | ||||
| MPA-1.5-1B | 15 | M | M | 12~28 | 3.5~8 | 6~68 | 1200~3800 |
| 15 | RU | RU | 10~25 | 3~7 | 7~52 | 1400~3400 | |
| MPA-2-1.5B | 15 | M | M | 32~72 | 9~20 | 6~58 | 1200~3200 |
| 15 | RU | RU | 25~54 | 7~15 | 5~41 | 1000~2600 | |
| MPA-3-2C | 30 | M | M | 39~86 | 11~24 | 12~64 | 1300~2700 |
| 30 | RU | RU | 36~75 | 10~21 | 13~39 | 1300~2100 | |
| MPA-4-3C | 30 | M | M | 86~198 | 24~25 | 9~52 | 1000~2200 |
| MPA-4-3D | 60 | M | M | 86~198 | 24~25 | 9~52 | 1000~2200 |
| MPAR-4-3C | 30 | RU | RU | 79~180 | 22~50 | 5~34 | 800~1800 |
| 60 | RU | RU | 79~180 | 22~50 | 5~34 | 800~1800 | |
| MPA-6-4D | 60 | M | M | 162~360 | 45~100 | 12~56 | 800~1550 |
| MPA-6-4E | 120 | M | M | 162~360 | 45~100 | 12~56 | 800~1550 |
| MPAR-6-4D | 60 | RU | RU | 144~324 | 40~90 | 12~45 | 800~1350 |
| 120 | RU | RU | 144~324 | 40~90 | 12~45 | 800~1350 | |
| MPA-8-6E | 120 | M | M | 360~828 | 100~230 | 10~61 | 500~1140 |
| MPA-8-6R | 300 | M | M | 360~828 | 100~230 | 10~61 | 500~1140 |
| MPAR-8-6E | 120 | RU | RU | 324~720 | 90~200 | 7~49 | 400~1000 |
| 300 | RU | RU | 324~720 | 90~200 | 7~49 | 400~1000 | |
| MPA-10-8ST | 560 | M | M | 612~1368 | 170~380 | 11~61 | 400~850 |
| 560 | RU | RU | 540~1188 | 150~330 | 12~50 | 400~750 | |
| MPA-12-10ST | 560 | M | M | 936~1980 | 260~550 | 7~68 | 300~800 |
| MPA-12-10ST | 560 | M | RU | 720~1620 | 200~450 | 7~45 | 300~650 |
| MPA-14-12ST | 560 | M | M | 1260~2772 | 350~770 | 13~63 | 300~600 |
| 560 | RU | RU | 1152~2520 | 320~700 | 13~44 | 300~500 | |
| MPA-16-14ST | 560 | M | M | 1368~3060 | 380~850 | 11~63 | 250~550 |
| MPA-16-14TU | 1200 | M | M | 1368~3060 | 380~850 | 11~63 | 250~550 |
| MPA-18-16ST | 560 | M | M | 2160~5040 | 600~1400 | 8~66 | 200~500 |
| MPA-18-16TU | 1200 | M | M | 2160~5040 | 600~1400 | 8~66 | 200~500 |
| MPA-20-18TU | 1200 | M | M | 2520~5400 | 700~1500 | 13~57 | 200~400 |
MPL Цувралын Хөнгөн ба Дунд Ачааллын Зутангийн Насос
MPL цувралын хатуу металл эсвэл резинэн доторлогоотой зутангийн насосууд нь бага болон дунд даралтын нөхцөлд их хэмжээний урсгал шаарддаг зутан дамжуулах тасралтгүй ажиллагаанд зориулан бүтээгдсэн.
Ялангуяа дунд зэргийн элэгдэлтэй болон хатуу биетийн агууламж харьцангуй бага зутанг шахахад тохиромжтой.
Бүтцийн хувьд MPA цувралтай төстэй боловч хэмжээний хувьд илүү авсаархан бөгөөд зөөлөн шинжтэй зутанг эдийн засгийн хувьд үр ашигтайгаар дамжуулах зориулалттай.
Хэрэглээ
- Тээрмийн гаралтын зутан (Mill Discharge)
- Нарийн ширхэгтэй хаягдал зутан (Fine Tailings)
- Бүдүүн ширхэгтэй хаягдал зутан (Coarse Tailings)
- Ашигт малтмалын баяжмал (Mineral Concentrate)
- Шохойн чулуу нунтаглах процесс (Lime Grinding)
- Нүүрс боловсруулах болон тээвэрлэх процесс (Coal Handling)
- Бохир усны систем (Waste Water)
MPL цувралын насос нь уул уурхай, баяжуулах үйлдвэр, нүүрс боловсруулах үйлдвэр болон үйлдвэрийн бохир усны системд өргөн хэрэглэгддэг бөгөөд их хэмжээний урсгалтай, харьцангуй бага элэгдэлтэй зутанг найдвартай дамжуулахад тохиромжтой.
MPL Цувралын Зутангийн Насос
Цэвэр Усны Горим дахь Гүйцэтгэлийн Үзүүлэлтийн Хүснэгт
| MODEL | MAX POWER (KW) |
MATERIAL | CAPACITY | HEAD H(m) |
SPEED n(r/m) |
MAX η% |
NPSH m |
||
|---|---|---|---|---|---|---|---|---|---|
| LINER | IMPELL | m3/h | l/s | ||||||
| MPM-10-8E | 120 | M | M | 666~1440 | 185~400 | 14~60 | 600~1100 | 73 | 4~10 |
| MPM-10-8R | 300 | M | M | 666~1440 | 185~400 | 14~60 | 600~1100 | 73 | 4~10 |
| MPMR-10-8E | 120 | RU | RU | 540~1188 | 150~330 | 10~42 | 500~900 | 79 | 5~9 |
| MPMR-10-8R | 300 | RU | RU | 540~1188 | 150~330 | 10~42 | 500~900 | 79 | 5~9 |
| MPL-20A | 7.5 | M | M | 2~11 | 0.5~3 | 6~37 | 1400~3000 | 30 | – |
| MPLR-20A | 7.2 | M | RU | 2~9 | 0.5~2.5 | 7~32 | 1600~3000 | 30 | – |
| MPL-50B | 15 | M | M | 16~76 | 4.5~20 | 9~44 | 1400~2800 | 55 | – |
| MPLR-50B | 15 | RU | RU | 12~60 | 3.5~17 | 6~38 | 1200~2600 | 48 | – |
| MPL-75C | 30 | M | M | 18~151 | 5~42 | 4~45 | 900~2400 | 57 | 3~6 |
| MPLR-75C | 30 | M | RU | 25~144 | 7~40 | 9~43 | 1000~2200 | 60 | 3~5 |
| MPL-100D | 60 | M | M | 50~252 | 14~70 | 7~46 | 800~1800 | 60 | 2~3.5 |
| MPLR-100D | 60 | RU | RU | 61~252 | 17~70 | 8~38 | 800~1600 | 65 | 2~5 |
| MPL-150E | 120 | M | M | 115~486 | 32~135 | 12~51 | 800~1500 | 65 | 2~6 |
| MPLR-150E | 120 | RU | RU | 137~486 | 38~135 | 10~36 | 800~1300 | 65 | 2.5~5.5 |
| MPL-200E | 120 | M | M | 216~990 | 600~275 | 7~42 | 500~1100 | 74 | – |
| MPLR-200E | 120 | RU | RU | 234~910 | 65~253 | 9.5~40 | 600~1100 | 64 | 3~6 |
| MPL-250F | 260 | M/RU | M | 396~1425 | 110~396 | 8~30 | 500~800 | 77 | 2~10 |
| MPLR-250F | 260 | RU | RU | 324~1314 | 90~365 | 8~30 | 500~800 | 70 | 5~10 |
| MPL-300S | 560 | M | M | 468~2538 | 130~705 | 8~60 | 400~950 | 79 | 2~10 |
| MPLR-300S | 560 | RU | RU | 432~1900 | 120~528 | 7~41 | 400~800 | 81 | 3~8 |
| MPL-350S | 560 | M | M | 650~2800 | 180~780 | 10~59 | 400~840 | 81 | 3~10 |
| MPLR-350S | 560 | RU | RU | 720~2844 | 200~790 | 10~41 | 400~700 | 86 | 3~7 |
| MPLR-400ST | 560 | RU | RU | 756~3312 | 200~920 | 7~37 | 300~600 | 85 | 2~8 |
| MPL-400ST | 560 | M | M | 720~3312 | 200~920 | 7~51 | 300~700 | 80 | 2~10 |
| MPLR-450ST | 560 | RU | RU | 1080~4356 | 300~1210 | 9~40 | 300~550 | 87 | 3~10 |
| MPL-550TU | 1,200 | M | M | 1980~7920 | 560~2200 | 10~50 | 250~475 | 86 | 4~10 |
| MPLR-650TU | 2,000 | RU | RU | 2520~9108 | 700~2530 | 10~39 | 200~350 | 86 | 2~8 |
Төстөй бүтээгдэхүүн
AMOSTECH

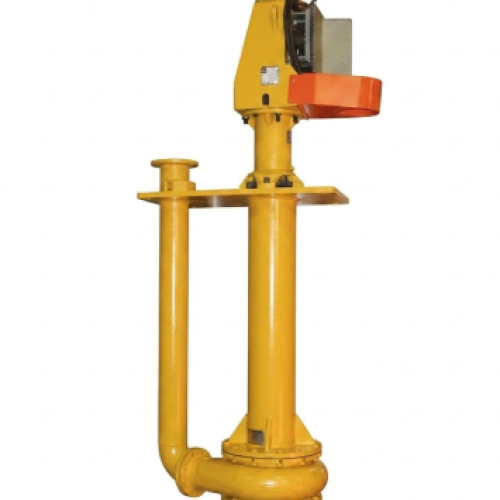

MTC series vortex pump（Horizontal and Vertical）
AMOSTECH

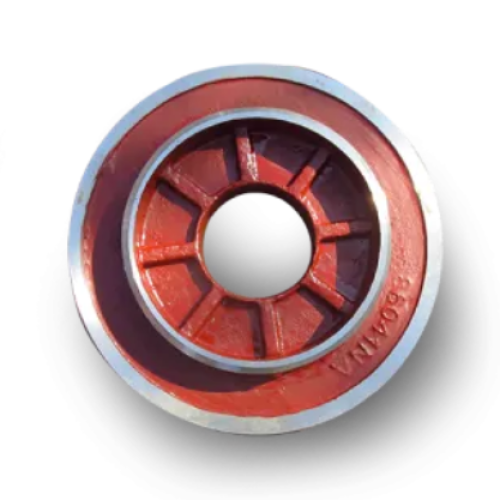

Frame Plate Liner Insert
Шламын насосны шингэнтэй харьцдаг арын хэсэгт байрлах корпусын арын тавчны оруулга нь корпусын тавч болон сэнс (impeller)-ийн хооронд яг цав суурилагддаг. Насосны корпусын арын үндсэн доторлогооны хувьд чигжээсний хайрцаг болон хөтлөх төгсгөлийг шламын шууд цохилтоос найдвартай хамгаалдаг бөгөөд OEM эд ангиудтай 100% шууд тохирон орлуулагдана. Үндсэн үүрэг: Насосны корпусын тавчийг хамгаалах Шламын буцах урсгалын элэгдлийг багасгах Гидравлик ашигт ажиллагааг хамгийн боломжит түвшинд барих Шингэнтэй харьцдаг эд ангиудын эдэлгээний хугацааг уртасгах Голын чигжээсний камерыг идэгдлээс сэргийлэх
AMOSTECH

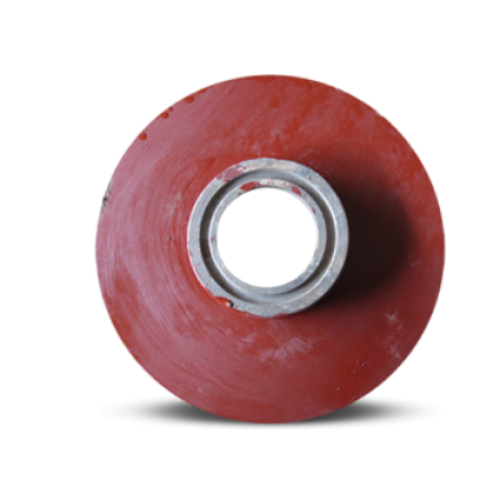

Slurry Pump ThroatBush
