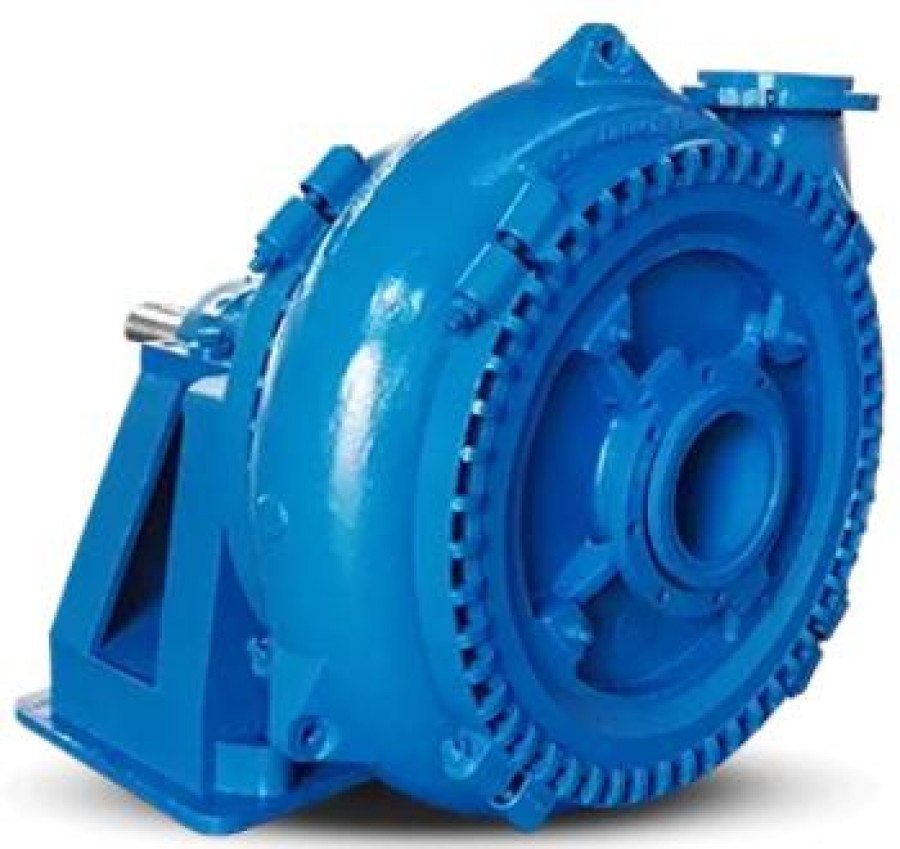

Gravel Pump

  • Брэнд : AMOSTECH
  • Ангилал : Насос
Тайлбар Манай өндөр бүтээмжтэй хайрга шахуургууд (gravel pumps) нь хамгийн сүүлийн үеийн технологид тулгуурлан бүтээгдсэн бөгөөд том хэмжээний хатуу ширхэглэг агуулсан өндөр зүлгүүрдэх чанартай зутан шингэнийг (abrasive slurry) найдвартай шахах зориулалттай. Эдгээр шахуургуудыг мөн өсгөгч шахуурга (booster pump), экскаваторын шахуурга, эсвэл шааргыг мөхлөгжүүлэх (slag granulation) системд ашиглах боломжтой. Бид үйлдвэрлэлийн салбарын тэргүүлэх стандартын дагуу үйлдвэрлэгдсэн, эд ангиуд нь бүрэн 100% харилцан солигдох (interchangeable) боломжтой MPG цувралын үндсэн загварыг санал болгож байна.
Үнийн санал

Техникийн үзүүлэлтүүд

  • Гаралтын амсрын хэмжээ (Discharge Size): 100–500 мм
  • Бүтээмж (Capacity): 200–4200 м³/цаг
  • Напорын өндөр / Шахалтын өндөр (Delivery Head): 23–51 м
  • Дамжуулах хатуу ширхэглэгийн хэмжээ (Handling Solids): 0–380 мм
  • Хөдөлгүүрийн чадал (Power): 4–185 кВт
  • Эргэлтийн хурд (Speed): 600–1400 эрг/мин (rpm)

Давуу талууд

  • Хүнд нөхцөлд ажиллах зориулалттай өндөр даацын шахуурга (Heavy-duty Pump)
  • Экскаваторын шахуурга, өсгөгч шахуурга (Booster Pump) болон шааргыг мөхлөгжүүлэх (Slag Granulation) системд ашиглах боломжтой
  • 254 мм хүртэлх диаметртэй ширхэглэг материал дамжуулах чадвартай
  • Энгийн хийцтэй тул засвар үйлчилгээ хийхэд хялбар
  • Ашиглалтын урт хугацаатай
  • Том хэмжээний хатуу ширхэглэг агуулсан зутанг (slurry) шахах зэрэг хүнд нөхцөлд тохиромжтой
  • Сэлбэг эд ангиудыг солих, засварлахад хялбар
  • Их хэмжээний зутанг өндөр бүтээмжээр тээвэрлэх боломжтой
  • Өндөр элэгдэл, зүлгүүрдэх (abrasive) орчинд ажиллахад тохиромжтой
  • Ажлын завсрыг (clearance) хялбар тохируулах боломжтой
  • Голын битүүмжлэлийн (shaft seal) төрлүүдийг солих боломжтой:

Ашиглах боломжтой материал

  • A05 өндөр хромт цутгамал хайлш (Hard Chrome Casting A05)
    • Хромын агууламж: 27%
    • Ажиллах орчны pH-ийн хүрээ: 5–12
    • Элэгдэл, зүлгүүрдэх нөлөөлөл өндөртэй зутан болон хатуу ширхэглэг материал дамжуулах хэрэглээнд тохиромжтой.

Хэрэглээний салбарууд

  • Цаас, целлюлозын үйлдвэр (Paper & Pulp)
  • Усан болон газрын хөрс ухаж соруулах ажил (Dredging)
  • Элсэн чихрийн үйлдвэрлэл (Sugar Industry)
  • Бүдүүн ширхэгтэй элс (Coarse Sand) боловсруулах болон тээвэрлэх
  • Нүүрсний олборлолт, боловсруулалт (Coal)
  • Эрдсийн элс (Mineral Sands) олборлолт, боловсруулалт
  • Баяжуулалтын хаягдал нарийн ширхэглэг материал (Fine Tailings) тээвэрлэх
Шахуургын хийцийн онцлог
Энгийн бүтэц

Хайрга шахуурга нь нэг талын соролттой (single-suction), хэвтээ тэнхлэгт центрифуг шахуурга бөгөөд зутан нь зөвхөн нэг сорох
амсраар насос руу ордог. Нэг импеллертэй энэхүү хийц нь драгын ажил, уул уурхайн олборлолт, материал боловсруулах процессуудад
онцгой тохиромжтой.

Гаралтын амсрын байрлал

Шахуургын гаралтын амсар нь 45°-ын зайтай байрласан 8 өөр чиглэлтэй байдаг. Ингэснээр суурилуулалтын нөхцөл, ашиглалтын шаардлагад
тохируулан хүссэн байрлалд угсрах боломжтой.

Элэгдэлд тэсвэртэй материал

Шахуургын нэгдмэл их бие нь өндөр хромт цутгамал ширэм (High Chrome Cast Iron) материалаар хийгдсэн бөгөөд элэгдэл, зүлгүүрдэх нөлөө
болон зэврэлтэнд өндөр тэсвэртэй.
Голын битүүмжлэлийн сонголт
Хайрга шахуурга нь дараах голын битүүмжлэлийн (shaft seal) төрлүүдийг санал болгодог:
  • Чигжээсэн битүүмжлэл (Packing Gland Seal)
  • Центрифуг битүүмжлэл (Centrifugal Seal / Expeller Seal)
  • Механик битүүмжлэл (Mechanical Seal)
Битүүмжлэлийн төрлүүдийг тухайн хэрэглээ, ажлын нөхцөлд тохируулан хялбархан сольж ашиглах боломжтой.Нэгдмэл их биетэй хийц
Шахуурга нь элэгдэлд тэсвэртэй гидравлик эд ангиуд болон нэгдмэл их биеийн хийцтэй. Элэгддэг эд ангиудыг солих,
 засварлах ажиллагаа хялбар бөгөөд ашиглалтын зардлыг бууруулдаг.
Урт хугацааны ашиглалт
Хялбаршуулсан хийцийн ачаар засвар үйлчилгээ хийхэд хялбар бөгөөд тоног төхөөрөмжийн сул зогсолтыг багасгаж,
 шахуургын ашиглалтын хугацааг уртасгадаг. Энэхүү шийдэл нь хүнд нөхцөлд тасралтгүй ажиллагаа шаарддаг уул уурхай,
баяжуулалт, драгын ажлуудад өндөр үр ашигтай ажиллах боломжийг бүрдүүлдэг.

MPG Цуврал Хайрга Шахуурга
MPG цувралын хайрга шахуурга нь том хэмжээний хатуу ширхэглэг агуулсан, өндөр зүлгүүрдэх чанартай зутанг тасралтгүй шахах
зориулалтаар тусгайлан зохион бүтээгдсэн. Энэхүү шахуурга нь MPA болон MPL цувралын шахуургуудын боловсруулах боломжгүй том
ширхэглэг материалыг найдвартай дамжуулах чадвартай.

Шахуургын их бие доторх том багтаамжтай урсгалын суваг нь түүнийг хайрга, элс, лаг, хүдэр болон бусад том ширхэглэг материал
бүхий зутанг тээвэрлэхэд хамгийн тохиромжтой сонголт болгодог. Иймээс драгын ажил, уул уурхайн олборлолт, баяжуулалт болон
бусад хүнд нөхцлийн хэрэглээнд өргөн ашиглагддаг.
Гол давуу талууд
  • Том хэмжээний хатуу ширхэглэгтэй зутанг тасралтгүй шахах зориулалттай
  • MPA болон MPL цувралын хүчин чадлаас давсан хэмжээний материалыг боловсруулах боломжтой
  • Их биеийн том багтаамжтай урсгалын суваг нь бөглөрөл үүсэх эрсдэлийг бууруулдаг
  • Хайрга, элс, драгын материал болон уурхайн зутанг дамжуулахад тохиромжтой
  • Бага NPSH (Net Positive Suction Head) шаардлагатай тул соролтын нөхцөл харьцангуй хүндрэлтэй орчинд тогтвортой ажиллана
  • Бат бөх, өндөр даацын хийц нь хүнд ачаалалтай ажлын нөхцөлд урт хугацааны найдвартай ажиллагааг хангана
  • Элэгдэл болон зэврэлтэнд тэсвэртэй хийцтэй тул ашиглалтын хугацаа урт
Энэхүү цуврал нь уул уурхай, драгын ажил, хайрга олборлолт, ашигт малтмал боловсруулах үйлдвэрүүдийн хамгийн хүнд нөхцөлд ажиллах зориулалттай өндөр бүтээмжийн шахуургын шийдэл юм.


MPG  Gravel Slurry Pump Structure

Slurry Pump

MPG  Gravel Slurry Pump Quick Selection Chart

Slurry Pump

MPG  Gravel Slurry Pump Performance Data



MPG SLURRY PUMP CLEAR WATER PERFORMANCE DATASHEET
MODEL MAX POWER
(kW)		 CAPACITY HEAD
H(m)		 SPEED
n(r/min)		 MAX EFF.
η%		 NPSH
(m)		 MAX PARTICLE
Size (mm)		 NO. OF
Vanes
m³/h l/s
MPG-6-4D 60 200 55 23 1,000 57 3.0 82 3
MPG-8-6E 120 400 111 28 1,200 58 4.0 127 3
MPG-10-8F 260 700 194 29 800 63 4.5 178 3
MPG-12-10G 600 1,000 277 26 600 67 3.0 210 3
MPG-14-12G 600 1,836 510 31 500 79 4.5 104 5
MPG-18-16G 600 1,836 510 31 500 79 4.5 104 5
MPG-24-20TU 1,200 4,200 1,166 32 300 70 3.5 380 3
MPGH-8-6S 560 550 152 51 900 68 3.5 140 3
MPGH-10-8S 560 850 236 52 600 68 4.0 180 3
MPGH-12-10G 600 1,450 402 52 600 70 6.0 210 3
MPGH-16-14TU 1,200 2,450 680 50 450 70 5.0 230 3
MPGH-16-14TU 1,200 2,735 760 44 400 78 7.0 150 5
